코딩교육 포스팅을 시작합니다

이번 코딩교육 포스팅에서는 스크래치로 그림을 그리는 방법을 배워보겠습니다. <펜 블록>을 사용해서 스프라이트를 움직이면 다양한 그림을 그릴 수 있습니다. 코딩교육 포스팅대로 그림을 그리기 위해서는 로킷 브릭을 설치해야 합니다. 로킷 브릭을 설치하고 이 포스팅을 보길 바랍니다.

드론 배우기 로킷브릭 설치하기



[이전 포스팅] 난수로 드론 움직이기

코딩교육 난수로 드론 움직이기

코딩교육 그림그리기



중요내용

• 펜 블록 사용하는 방법
• 펜 색깔 바꾸는 방법
• 다각형 만들 때 회전하는 각도



코딩교육 다각형 그리기

이번 시간에는 스크래치로 그림을 그리는 방법을 배워보겠습니다. 프로젝트를 새로 만들고 <다른 이름으로 저장하기>를 클릭해서 원하는 이름으로 프로젝트를 저장합니다.



저장하기



드론 스프라이트를 가져옵니다.



로킷 브릭으로 그림을 그리려면 <펜> 블록을 사용해야 합니다.

코딩교육 펜 블록으로 그림그리기



<펜 내리기> 블록을 사용해 움직이면, 스프라이트가 움직이는 대로 그림이 그려집니다. 그림을 그만 그리려면 <펜 올리기> 블록을 사용합니다. 연필을 움직이다가 올리면 더는 그림이 그려지지 않는 것과 같습니다. 그림을 그리고 나면 선이 남습니다. <펜 자국 지우기> 블록은 그려진 선을 지울 때 사용합니다.

연필로 종이에 정사각형을 어떻게 그리는지 자세히 살펴봅시다. 어떤 규칙을 찾을 수 있을까요? 크기가 100인 정사각형을 그려보겠습니다. 네 변의 길이가 모두 같고 네 각이 모두 직각인 것을 정사각형이라고 합니다.



정사각형을 그리기 위해서는 같은 길이 만큼 움직이고 90도 회전해야 합니다. 회전은 어느 블록 모음에서 찾으면 될까요? 바로 <동작> 블록 모음입니다.

사각형 그리기



아래 그림처럼 코딩하면 그려진 선을 다 지우고 새로운 선으로 사각형을 하나 그립니다. 이번에는 크기를 30%로 정했습니다.

코딩교육 사각형 그리기



그림을 그릴 때 선 색깔도 바꿀 수 있습니다. <펜 색깔 정하기> 블록을 사용하면 됩니다. 빨간색으로 표시한 곳을 클릭하면 원하는 색깔을 고를 수 있습니다.



다른 방법으로는 <펜 색깔 ~로 정하기> 블록을 사용해서 숫자로 펜 색깔을 정할 수 있습니다.



아래와 같이 펜 색깔을 바꾸는 블록을 넣습니다.



프로그램을 실행하면 아래 그림처럼 정사각형 색깔이 바뀝니다.

펜 색깔 바꾸기



그림을 그리다 보면 스프라이트가 무대 밖으로 사라져 보이지 않게 되는 경우가 있습니다. 이럴 때는 좌표를 사용하면 편합니다. x좌표는 무대 가운데에서 오른쪽-왼쪽으로 얼마나 떨어졌는지 나타냅니다. y좌표는 무대 가운데에서 위-아래로 얼마나 떨어졌는지 나타냅니다.

x좌푯값 0, y좌푯값 0은 무대 가운데를 나타냅니다. 블록 팔레트에서 빨간색으로 표시한 블록을 찾아 원하는 좌푯값을 넣고 클릭하면 움직입니다.

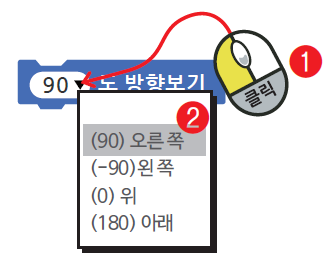

그런데 스프라이트가 회전하면 계속 그 상태로 있습니다. <~도 방향 보기> 블록을 사용하면 스프라이트가 보는 방향을 정할 수 있습니다. 세모 표시(▼)가 있으니까 고를 수 있는 것이 여러 개 있겠죠? 드론이 오른쪽을 보도록 방향을 정합니다.

코딩규칙 1



정삼각형을 그릴 때 아래와 같이 코딩하는 경우가 많습니다. 정삼각형이니 3번 반복하고 정사각형의 한 각인, 60도 돌면 될까요? 아래와 같이 코딩하고 프로그램을 실행해보겠습니다.



하지만 원하는 대로 되지 않았습니다. 정삼각형을 그리려면 내각인 60도를 돌면 안 되고, 외각인 120도를 돌아야 합니다.

120도 회전하기



각도를 120도로 바꾸고 프로그램을 실행합니다. 우리가 원하는 대로 잘 그려졌습니다. <반복하기>와 <펜> 블록을 사용해서 쉽게 그렸습니다.



삼각형, 사각형, 오각형도 순서대로 그려볼까요? 삼각형을 그렸던 코드를 복사해서 코딩하면 되겠죠? 반복 횟수와 각도를 바꿔서 그림과 같이 코딩합니다.



삼각형부터 십각형까지 그리려면 코드를 더 많이 복사해서 사용해야 합니다. 조금 귀찮고, 힘들다는 생각이 듭니다. 쉬운 방법이 없을까요? 다음 포스팅에서는 더 쉽게 그림을 그리는 방법을 배워보겠습니다.
